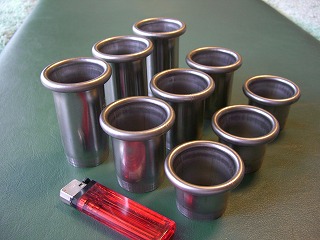

ファンネル 35・55・75

35ミリと55ミリをつなぐと75ミリになります
それぞれ3本1セットで販売しております
ファンネルとは日本語でジョウゴのことです。
吸気部分をジョウゴ状にして空気を多めにシリンダー内に導きます。
長さによってトルク特性が変わります。長ければ低回転、短いと高回転で馬力アップしてくれます。
MTRECはマルチインジェクションですので3気筒分3個必要です。


みつファンネルの通販

35ミリ高回転型はいかがでしょうか?4500回転くらいから本領発揮。55 ミリは3000回転くらいから本領を発揮します。
55ミリに35ミリを差し込むことでも75ミリにできます。下のパワーチェックを参考にしてください。
すべて自己責任で御使用ください。金型を改良して75ミリ製作を再びはじめました。

取り付けはエアクリーナーボックスを開いてスロットル部に3本打ち込むだけと いうお手軽装着です。取り外しも簡単です。
75ミリ取り付けはダイレクトイグニッションに改造した車にはお勧めしません。
バックファイアーでエアーフィルターがこげる事があるようです。

定価35ミリ1 セット6500円・55ミリ1セット7600円・75ミリ1セット8700円。

ネット直販、手渡し直売では3 本1セットで35ミリは5900円、55ミリ7000円、75ミリ8100円でおわけしております。送ってほしい方にはレターパックプラス代金プラス 510円でお送りいたしております。
ヤフオクでは直販価格+送料500円です。2セット以上注文いただければ送料をサー ビスさせていただきます。

直販価格

35ミリは6000円・ 55ミリは 7000円
75ミリ8000円+送料 510円


購入希望&質問は みつ)までメールしてください。表のページの取り付け方 法をよく読んで取り付けてください。




パワーチェック結果

パワーチェックシートの見方。
縦が出力(kwX1.36=1馬力)横がスピード(km/h)
縦に2種類ある数字は出力の低い車と高い車の切り替え用です。
ビートは右の数字を参考にしてください。
0より上の部分が実行出力、下がロス出力で上下をたしたものがエンジン出力になります。
天候、温度、湿度によって出力は変化します。寒く乾燥した日が一番条件が良いようです。
同じ車体で何度も図りましたが60馬力〜64馬力と色々でした。

ファンネルのそれぞれの効果は4速の90キロあたりを比べてみると特性のちがいがわかると思います。

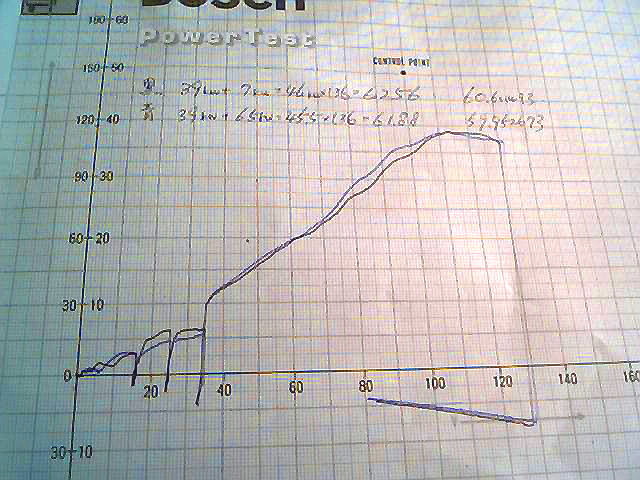

75ミリの計測結果



75ミリの計測結果です。湿度が高く最高馬力は渋かったです。
上の青い線が75ミリ、下の黒の線がノーマルです。最高馬力はマイナス0.65馬力でした。
中速域で馬力アップしているのがおわかりになると思います。

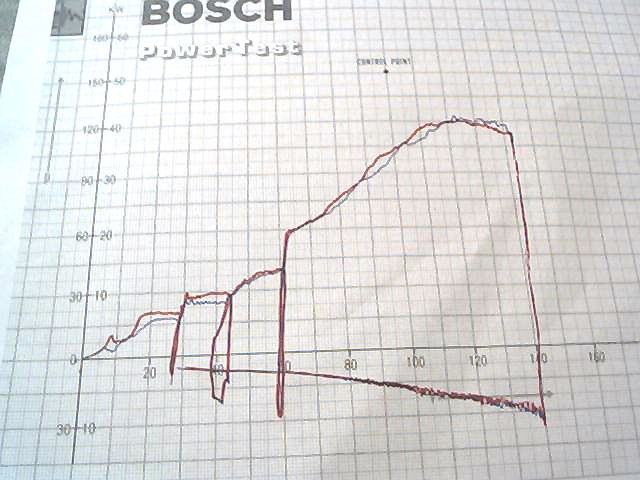

55ミリの計測結果


新型55ミリファンネルの計測結果です。
最高馬力はどちらも同じでした。赤がファンネル黒がノーマルです。

ファンネル改の結果です。開口部を6%広げてみてパワーチェックして見ましたが
改造前とほとんど変化が無いので製作は中止いたしました。

4速95キロ110キロで3.3馬力の出力アップを記録しています。

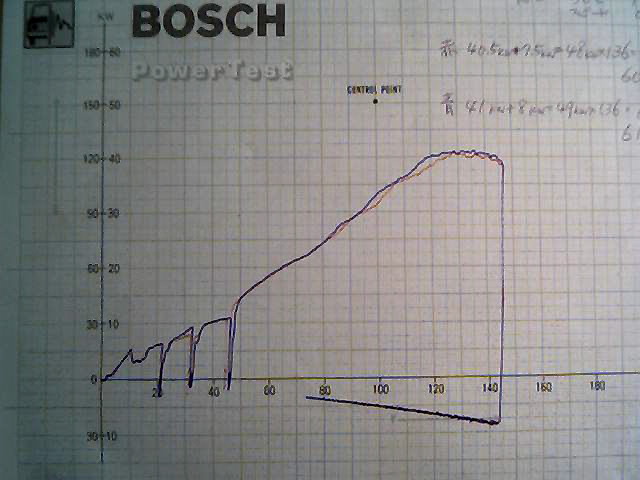

35ミリの計測結果



35ミリのパワーチェック結果です。赤がノーマル青が35ミリです。
ノーマル60.03馬力・35ミリ61.28馬力でした。
4速120キロでピーク馬力に達し117キロでノーマルより3馬力の出力アップを記録しています。
高回転で馬力を稼ぎノーマルより1.25馬力アップしています。
計測機械がスピードを多めに計測しているそうです。
4速で145キロはでません。135キロくらいだろうと話されていました。
